Жгутовое произвотство
ООО «ДЖЭЙ-ЭМ-ЭЛ Про»
Полный цикл изготовления электрических жгутов
С 2006г. предприятие ООО «ДЖЭЙ-ЭМ-ЭЛ Про» занимается изготовлением жгутовой продукции. Имеющееся оборудование ведущих производителей, позволяет осуществлять полный цикл изготовления жгутов, от нарезки провода до сборки конечного изделия по предоставленной документации.
Мы стремимся обеспечить индивидуальный подход к каждому клиенту, при необходимости специалисты предприятия всегда могут проконсультировать по оптимальному выбору типа провода, изолирующих трубок, разъемов, соединителей и наконечников для изготовления жгутов.
Заказывая изготовление жгутов у нас, Вы сможете снизить себестоимость своих изделий, сократить издержки на непрофильные виды работ и тем самым повысить собственную конкурентоспособность.
Наши возможности:
1. Нарезка заготовок провода, кабеля, трубок, лент
а) Мерная резка – зачистка проводов и кабелей.
Для изготовления жгутов мы изспользуем высокоскоростную нарезка заготовок провода с возможностью синхронной маркировки каплеструйным принтером и зачисткой концов проводника, предснятие изоляции со сдвигом, серединная зачистка.

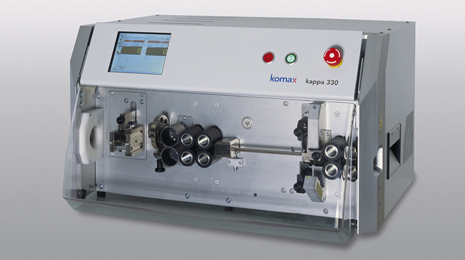

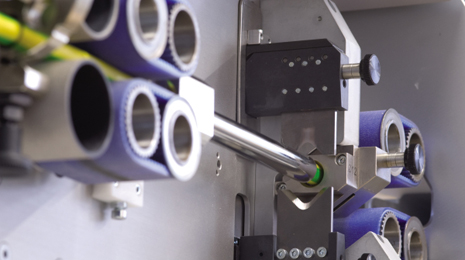

Применяется «Автомат для зачистки провода Komax Kappa 235» в комплекте с системой подачи провода Komax 106 и высокоскоростным каплеструйным принтером Komax IMS291/Wiedenbach (позволяет проводить высокоскоростную резку-зачистку и маркировку провода на скорости до 4м/с). Обрабатывает практически все виды многопроволочных одножильных проводов (ПВАМ, ПГВА, ПуГВ, НВ, МГТФ и пр.) сечением 0,12мм2 – 10мм2 и снятие внешней изоляции у многожильных кабелей (ПВС, КГВВА и пр.) Даное оборудование позволяет изготовить жгуты луюбой сложности.
в) Полуавтоматическая ручная зачистка концов проводников (например, внутренние жилы кабеля ПВС после снятия внешней оболочки)

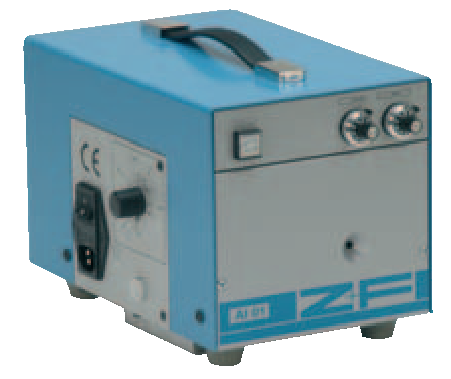

Применяется «Машина для снятия изоляции Zoller+Frohlich AI 01». Длина зачистки 3мм-20мм, сечение обрабатываемого провода 0,05мм2 – 6мм2
б) Мерная резка гофротрубы, трубок ПВХ и термоусаживаемых трубок, различных материалов в ленте (полимер, бумага), плоского кабеля, шлангов, пленки, фольги.
Применяется «Автомат резки Komax 206». Высота обрабатываемого материала до 16мм, ширина до 82мм, длина от 1мм. Скорость обработки материалов до 2 м/с
2. Опрессовка наконечников
Возможность опрессовки на провод сечением от 0,12мм2 до 4 мм2 различных типов контактов. Наличие широкого спектра аппликаторов.

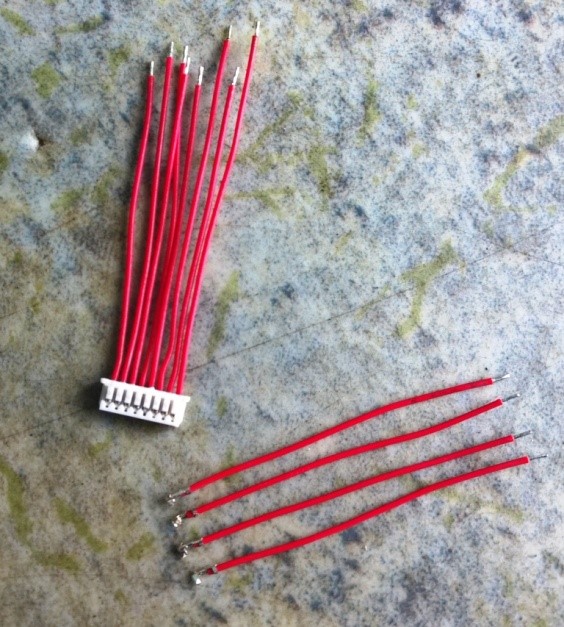

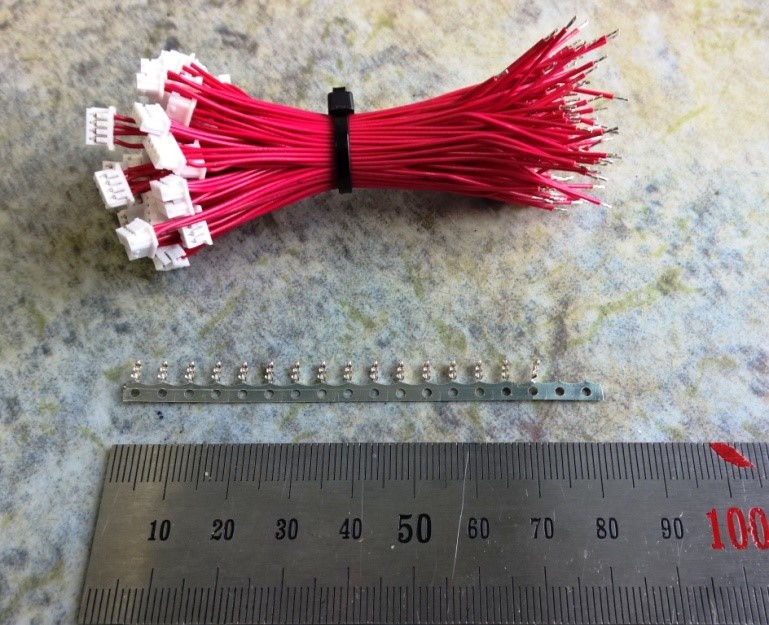

Для изготовления жгутов, наиболее востребованными у клиентов являются наконечники типа:
«Fast-On» серий 2,8/4,8/6,3мм
Superseal 1.5mm AMP
«Mini-Fit» Molex
штыревые наконечники LEAR
JST
различные кольцевые наконечники.

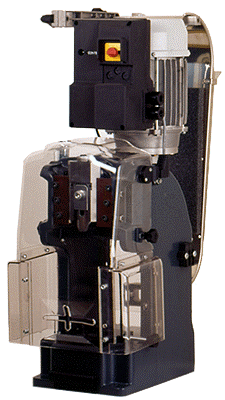

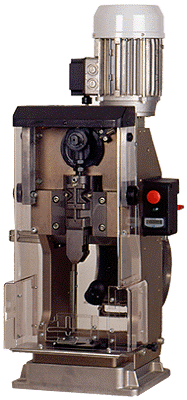

Применяются пресса Mecal TT и P107:

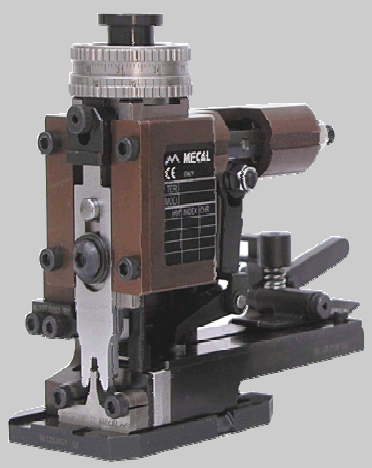

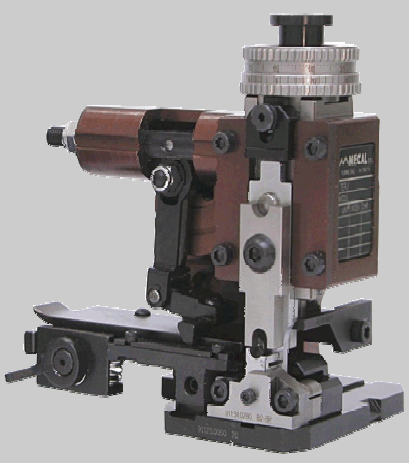

Аппликаторы с фронтальной и боковой подачей контактов:

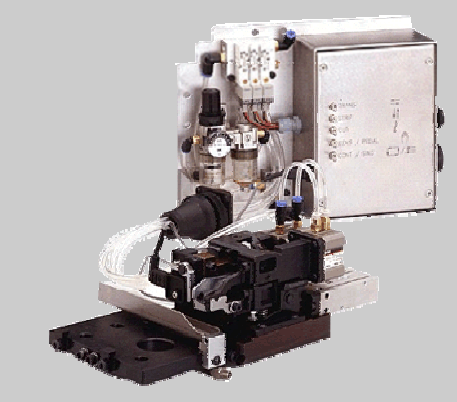

Модуль SC11 применяется для проводов с малым сечением (0,07-0,12мм2), опрессовка которых оператором затруднена. Это устройство автоматически зачищает и позиционирует заготовку из тонкого провода в аппликаторе для последующего обжатия.
Сборка, монтаж жгутов.
Изготовление жгутов в гофротрубе с применением разветвителей, адаптеров; монтаж в трубке ПВХ; монтаж с применением зубчатых стяжных лент по документации, предоставленной заказчиком.
Нарезка и полная сборка по таблицам жгутов для блоков коммутации автотранспортной техники.
Контроль качества, испытания.
Проведение испытаний и замеров, подтверждающих соответствие готовой продукции требованиям, заложенным в документации заказчика.
Контроль качества обжатия наконечников осуществляется при помощи микрометров (измерение высоты обжима).
При помощи отрывной машины проводятся испытания усилия отрыва. Этот вид контроля является разрушающим и проводится перед началом изготовления партии проводников.
Если результаты испытаний усилий отрыва находятся в допустимом диапазоне, то это подтверждает, что во время обжима было применено надлежащее усилие обжатия, что необходимо, для обеспечения хорошего контакта металла с металлом. Если этого не произойдет, то может существенно увеличиться сопротивление в цепи.
Контроль качества я вляется важнейшим этапом при изготовлении жгутов. Проводимые испытания позволяют нам сохранять неизменно высокое качество и выполнять высокие требования ниших клиентов
Клиенты и заказчики
Основными заказчиками ООО «ДЖЭЙ-ЭМ-ЭЛ Про» являются высокотехнологичные экспортоориентированные предприятия Республики Беларусь:
- ЗАО «Завод Флометр»
- ООО «Технотон Электроникс»
